青鳥J-D-0.6KVA-01消防應急照明電源接線安裝技術

1 概述

1.1 產品說明

1.1.1 產品介紹

歡迎使用本公司 J-D-0.6KVA-01/J-D-1KVA-01 型號的 EPS 消防應急照明專用電源，該電源的額

定功率為 600W/1KW。

J-D-0.6KVA-01/J-D-1KVA-01 型號的 EPS 消防應急照明專用電源以鋰電池為儲能裝置，為集中

電源型消防應急燈具供電的電源，本產品額定輸出電壓為 DC36V，其設計滿足 GB17945-2010《消防應急照明和疏散指示系統》的要求。

本手冊只適用于本公司規定型號產品。其中介紹了原理、接線說明、操作說明、故障排查與維

護、保修條款。

1.1.2 負載說明

本設備為應急照明集中電源（消防應急燈具專用應急電源），屬于專用設備，因此輸出負載類型

只能為本公司生產的兩線制集中電源集中控制型消防燈具。

1.1.3 產品特點

1. 控制部分采用先進的微處理芯片，具有強大的邏輯處理能力；

2. 主備電轉換時間快；

3. 系統實時檢測和監控電池狀態，當出現異常時發出聲光報警，以便及時維護；

4. 具有輸出過流、開路及充電器開路等故障檢測功能；

5. 液晶顯示的人機界面，顯示清晰、操作簡單；

6. 具有消防聯動接口及遠程在線監控功能；

7. DC36V 安全電壓輸出。

8. 具有 8 個回路輸出，每一路實時檢測；

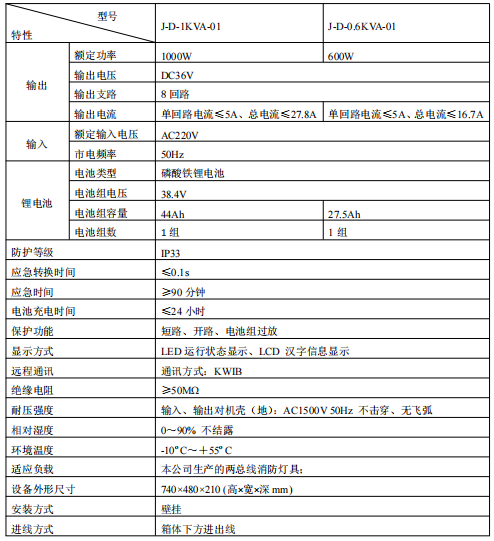

1.2 技術參數

1.3 系統原理

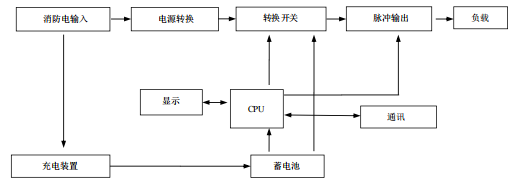

應急照明集中電源原理示意圖如下：

1.4 安全須知

1. 在安裝使用規定的 EPS 產品時，請詳細閱讀本說明書。

2. 本說明書須妥善保管，便于使用者對此設備的理解和維護

3. 本說明書只限用于本公司規定型號 EPS 的說明使用。

4. 安全操作的注意事項，可分類為“高壓危險”和“警告”。

5. 本說明書應在使用時提供參考，在報警或重要工作狀態時做指導。

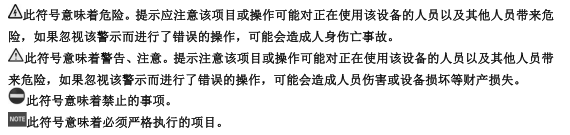

1.4.1 圖形符號定義

另注：

上述所示圖形符號中，即使注意中所注事項，根據不同的情況也可能造成嚴重后果，引起財產

損失，請務必嚴格遵守。當檢查或使用該設備時，要有專業人員操作。在檢查和維修過程之前需切斷電源，設備要可靠接地。

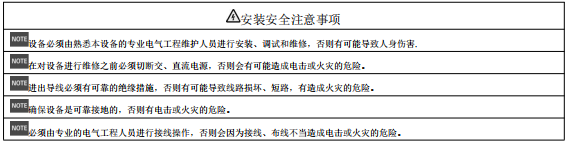

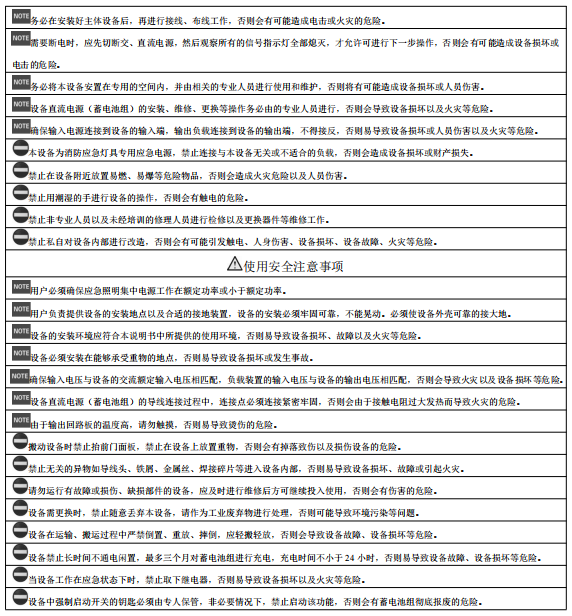

1.4.2 安全操作注意事項

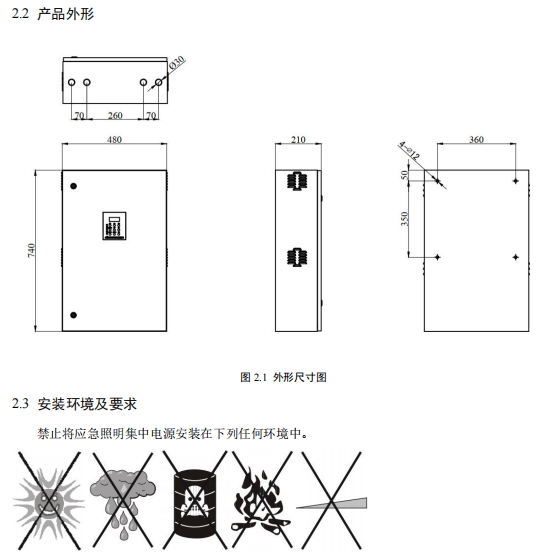

2 產品外形及安裝方法說明

2.1 安裝前檢查

開箱后取出應急照明集中電源，請檢查以下幾項，如果有損壞或異常情況，請立即致電經銷商。

(1) 檢查設備的銘牌并確認是您所訂購的產品。

(2) 檢查設備液晶屏是否完好、無破損。

(3) 確認包裝箱中有鑰匙、說明書及電池接線圖等隨機件。

(4) 確認 EPS 運輸過程中無任何損壞（柜體變形、導線磨破、線端脫落、接頭或螺絲松動等）。

(1) 高溫雨淋腐蝕火源斜坡

(2) 請安裝在遠離金屬粉末、塵埃、油、水的地方。

(3) 請安裝在遠離電磁輻射源的地方。

(4) 創造一個良好的散熱系統,以下是可行的方法：

A.自然通風系統：只適用于低熱量及廣大空間。

B.人為通風系統：當機殼溫度(TA)高過外圍溫度（TE）時就需安裝空調.當兩者溫度接近，抽風

系統的容量就要相對地增大。

(5) 請安裝在沒有振動的場所；

(6) 環境溫度：-10oC～＋55oC；

(7) 相對濕度：90%以下不結露；

(8) 使用場所：室內；

2.4 搬運注意事項

(1) 設備在搬運過程中嚴禁倒置；

(2) 設備在搬運過程中要輕搬輕放，嚴禁重放摔倒；

(3) 設備在搬運過程中嚴禁與其他硬物磕碰，以免損壞設備。

(4) 設備在搬運過程中禁止硬物頂在前門面板上，防止液晶屏損壞。

2.5 安裝空間要求

(1) 設備上部與墻或任何物件距離最少應有 60cm 的空間。

(2) 機器正面要求最少要求 60cm 的空間，設備的前面必需有充足的檢修空間。

(3) 設備的頂部不可放置任何物件。

(4) 安裝側視圖如下：

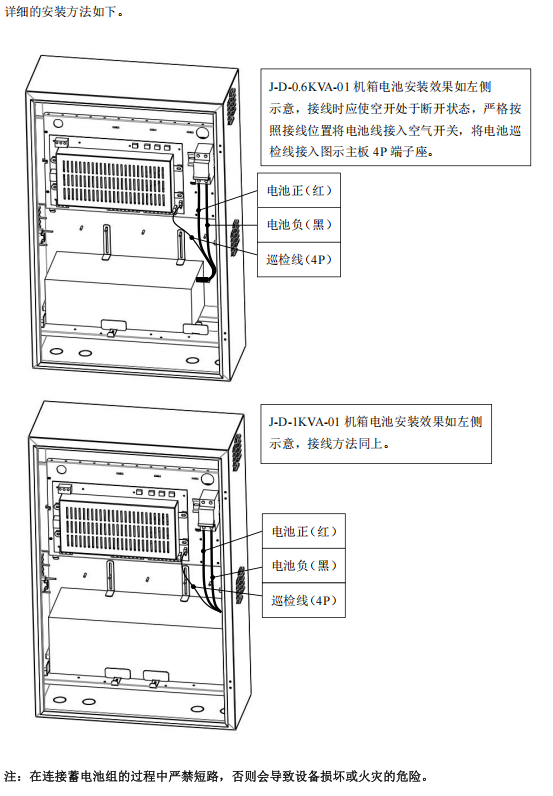

2.6 內部蓄電池組擺放及線路連接

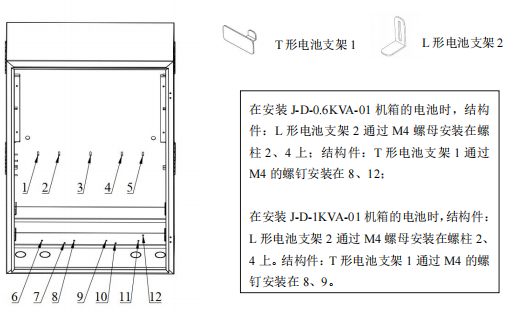

內部安裝示意及電池支架安裝位置如下。
